的安全电容器。

这个定义不痛不痒的，估计看了也记不住。现实中主要就是指X电容和Y电容了，主要用在开关电源之中。

其重要的特点就是安全，这也是区别于其它高压电容的最主要的特点。

Tenta安规电容是一种高性能的金属化聚丙烯膜电容器，具有极高的耐压和耐温性能，广泛应用于各种电子设备中。 它采用了特殊的结构设计和优质的材料制造，可以在高温、高压、高频等恶劣环境下稳定工作，并且具有低损耗、低漏电流等优良特性。

安规电容的作用

安规电容是指电容器失效后，不会导致电击，不危及人身安全的安全电容器。----这是安规电容的定义。

那问题来了，既然要求失效了还不会有出现安全问题，那直接去掉不用就完了，反正设备功能

正常？

所谓存在即道理。

安规起到电源滤波作用，分别对共模、差模工扰起滤波作用，如果没有这些电容，可能产品会出EMC方面的问题，无法通过相关认证。

X电容、Y电容

那么什么是X电容，什么是Y电容呢？主要用在哪儿呢？

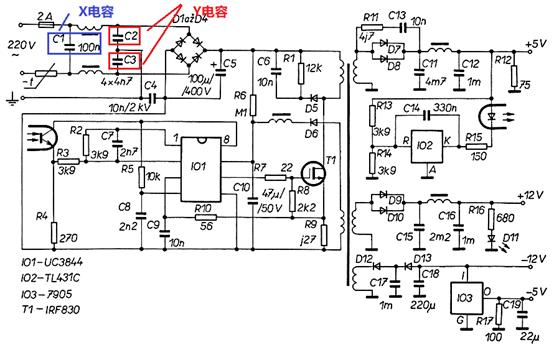

我们知道市电是由零线N，火线L，地线G构成。

X电容：跨接在零线和火线之间的电容，如上图的C1，主要用于差模滤波。

Y电容：零线与地之间的电容，火线与地之间的电容，如上图的C2和C3，主要用于共模滤波。

安规电容是如何确保安全呢？

确保安全主要就是要确保安规电容在失效后不能是短路的状态。

那么为什么不能短路呢？

X电容短路：X电容是接到零线和火线，如果短路，相当于是零线和火线短路，所以可能会产生危险。（可能有人会说一般前面都会接保险丝

，即使短路了，有保险丝在也不会产生危险：关于这个，我个人觉得是使用保险丝是现在实际使用的做法，但是制定组织的标准应该不会理会前面是不是会使用保险丝）。

Y电容短路：Y电容短路了，就相当于是零线或者火线接地了。而有些设备外壳也会接地的，短路后，人触摸外壳，就相当于是人触摸了零线或者是火线，是会产生触电危险的。

X电容，Y电容的标准规范

学习一个东西，最好是看看标准规范，安规电容的标准规范出自国际电工委员会（IEC），标准文件为：IEC 60384-14

找到下载链接如下：http://www.doc88.com/p-5167811493820.html

X电容，Y电容分类

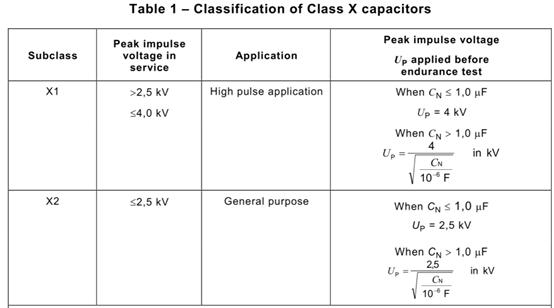

X电容分为2中，X1和X2（注 ： 在最新版标准IE C 60384—14取消了X 3类电容器）。IEC 60384-14的第16页有详细的定义(Page6).

Y电容分为Y1，Y2，Y4（最新标准中取消了Y3）

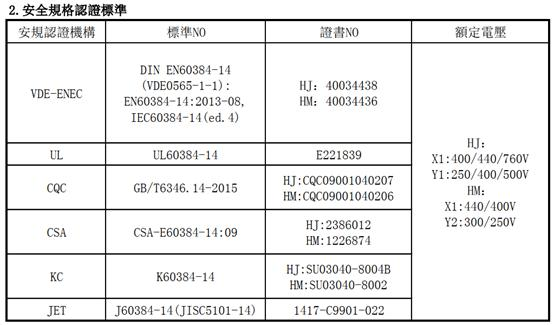

标准文件总是难懂的，为了便于理解，我们看下某厂的安规电容规格书，对应的参数如下：

可以看出，X1,X2和Y1，Y2，Y4的分类主要是安全等级

能的不同。

安规电容的容值

X电容是uF级，Y电容是nF级。

目前，用电设备
